Jak zamontować napęd do bramy garażowej uchylnej

Redakcja 2025-12-23 04:58 / Aktualizacja: 2026-03-28 10:33:08 | Udostępnij:

Znasz to uczucie, kiedy wracasz do domu po całym dniu, a ręczne podnoszenie bramy garażowej uchylnej męczy plecy i zabiera cenne minuty? Chcesz to zmienić, ale obawiasz się, że niska wysokość sufitu lub spadek dachu uniemożliwi montaż napędu. Spokojnie, pokażę ci, jak wybrać odpowiedni siłownik z szyną łańcuchową pasujący do istniejącego mocowania, przygotować bramę i krok po kroku zamocować wszystko precyzyjnie. Omówimy też regulację cięgien i konfigurację pilota, by napęd działał bezawaryjnie, nawet w ciasnych przestrzeniach garażu.

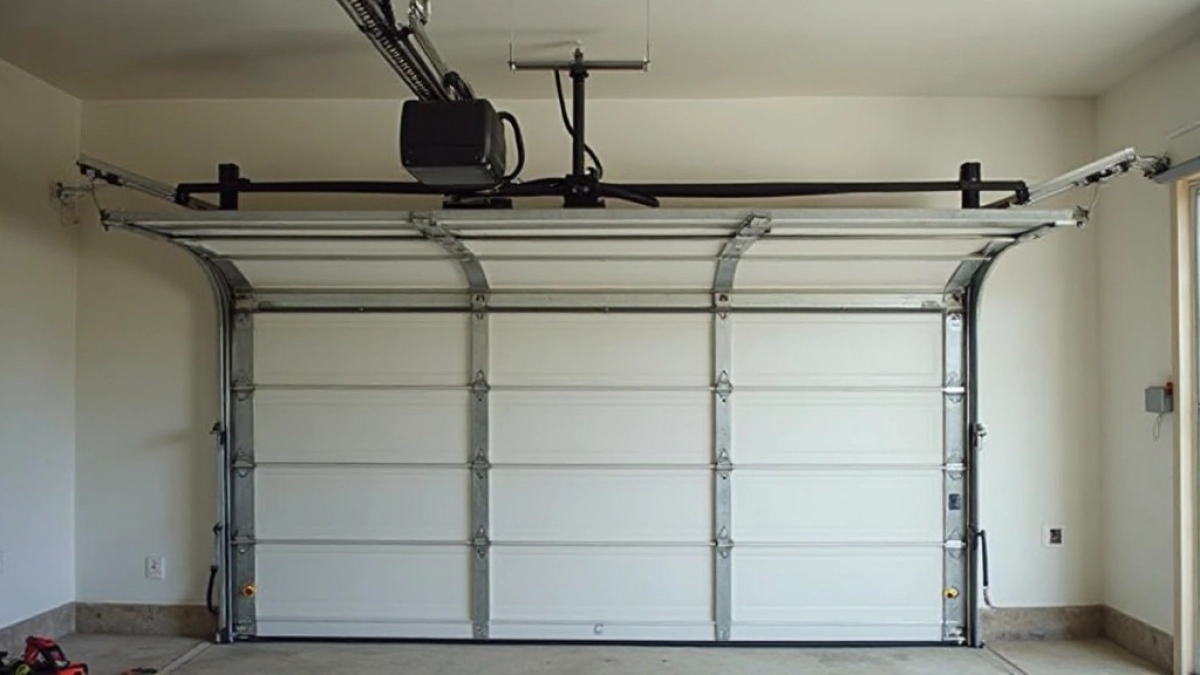

Jak zamontować napęd do bramy garażowej uchylnej

Jak wybrać napęd do bramy garażowej uchylnej

Napęd do bramy garażowej uchylnej musi idealnie pasować do jej wymiarów i wagi, by ruch był płynny i bezpieczny. Szukaj modeli z szyną łańcuchową, które zajmują mało miejsca nad skrzydłem ich długość zazwyczaj wynosi 2,5–3 metry, dostosowane do wysokości bramy do 2,5 metra. Moc siłownika liczona w niutonach powinna odpowiadać ciężarowi skrzydła: dla lekkich aluminiowych bram wystarczy 500–700 N, cięższe stalowe wymagają 900–1200 N. Sprawdź odległość od sufitu minimum 30 mm luzu zapobiega ocieraniu.

W ciasnych garażach z niskim sufitem lub spadkiem dachu wybieraj napędy z regulowaną szyną lub krótszymi cięgnami ramieniowymi. Te rozwiązania pozwalają montować na istniejącym mocowaniu bez przeróbek. Częstotliwość użytkowania decyduje o trwałości: do codziennego otwierania 10–20 razy dobierz modele z zabezpieczeniem termicznym. Kompatybilność z fotokomórkami i pilotami to standard w większości urządzeń.

Parametry do zmierzenia przed zakupem:

Warto przeczytać także o Na jakiej wysokości zamontować okap nad kuchenką gazową

  • Wysokość bramy i odległość do sufitu (min. 30 mm).
  • Waga skrzydła (użyj wagi hakowej lub tabel producenta).
  • Długość szyny łańcuchowej (dopasuj do skoku bramy).
  • Typ sufitu (betonowy wymaga kołków rozporowych).

Aby zobrazować dobór mocy, poniżej wykres pokazujący zalecane niutony w zależności od wagi bramy uchylnej.

Przygotowanie bramy uchylnej do montażu napędu

Zanim zaczniesz montaż napędu do bramy garażowej uchylnej, dokładnie oczyść mechanizm z kurzu i smaru, by uniknąć poślizgów łańcucha. Odłącz ręczny lock lub sprężynę centralną, podważając ją kluczem hakowym to uwolni skrzydło do swobodnego ruchu. Zmierz wysokość otworu i spadek dachu, notując punkty mocowania szyny nad środkiem bramy. W niskich garażach przesuń istniejące mocowanie o 5–10 cm wyżej, jeśli pozwala konstrukcja.

Sprawdź stan rolek i prowadnic bramy uchylnej zużyte wymień na nowe, bo napęd nie zsynchronizuje się z nierównym ruchem. Ustaw bramę w pozycji półotwartej i przetestuj ręczne podnoszenie: powinno iść lekko, bez oporu. Zbierz narzędzia: wiertarka, poziomica, klucze nasadowe i kołki rozporowe 8–10 mm. W ciasnych przestrzeniach użyj przedłużek do wiertła.

Warto przeczytać także o Jak zamontować syfon do niskiego brodzika

Więcej inspiracji na temat garażu i automatyzacji znajdziesz na , gdzie opisano praktyczne rozwiązania dla bram uchylnych.

Ustaw tymczasowe podparcie pod skrzydłem bramy, by nie opadało podczas demontażu. Oznacz na suficie linię szyny poziomicą prostopadle do osi bramy. To przygotuje powierzchnię do kotwienia bez błędów.

Mocowanie szyn napędu do sufitu bramy uchylnej

Mocowanie szyn napędu zaczyna się od wywiercenia otworów w suficie betonowym co 50 cm, używając wiertła 8 mm i kołków rozporowych. Wbij kołki młotkiem, dokręć śruby mocujące uchwyt szyny zacznij od środka, ciągnąc łańcuch ręcznie dla testu. W garażach z niską wysokością otworu skróć szynę tnąc na wymiar, zachowując min. 30 mm luzu nad skrzydłem. Poziomica zapewni prostotę, kluczowa dla płynnego ruchu.

Dowiedz się więcej o Jak Zamontować Garaż Blaszany

Narzędzia niezbędne do mocowania:

  • Wiertarka udarowa z wiertłem 8–10 mm.
  • Kołki rozporowe i śruby M8.
  • Poziomica laserowa lub bąbelkowa.
  • Drabina stabilna, min. 3 m.

Przy spadku dachu nachyl szynę o 2–5 stopni, mocując na regulowanych wspornikach to zapobiegnie zsuwaniu łańcucha. Dokręć wszystkie połączenia momentem 20–25 Nm, by konstrukcja wytrzymała codzienne cykle. Przesuń wózek napędu do końca szyny i podłącz cięgna do ramion bramy.

W niskich przestrzeniach użyj szyn z podwójnym łańcuchem, lżejszych o 20%, co ułatwia instalację bez podnośników. Testuj ręczny obrót wału napędu przed pełnym napięciem sprężyn.

Podłączenie napędu bramy uchylnej do zasilania

Podłącz napęd bramy uchylnej do sieci 230V, używając kabla 3x1,5 mm² w rurce PCV, prowadzonego po suficie. Wyłącz prąd główny na tablicy rozdzielczej przed robotą bezpieczeństwo przede wszystkim. Podłącz przewody do zacisków centrali: faza L, neutralny N, uziemienie PE. W wilgotnych garażach dodaj obudowę IP44 na złącze.

W centrach sterujących ustaw jumper na tryb łańcuchowy, jeśli model ma opcję. Podłącz po włączeniu prądu dioda LED powinna zaświecić na zielono. Uruchom testowy cykl: napęd powinien obrócić wał o 360 stopni bez obciążenia. W razie błędu sprawdź polaryzację.

Dla niskich sufitów wybierz napędy z wbudowanym zasilaniem 12V, redukującym wysokość o 5 cm. Zabezpiecz kable opaskami co 30 cm, unikając kontaktu z ruchomymi częściami bramy uchylnej.

Regulacja cięgien napędu w bramie uchylnej

Regulacja cięgien napędu polega na synchronizacji ramion z ruchem skrzydła bramy uchylnej poluzuj śruby i ustaw długość tak, by wózek szyny stykał się z wałem w pozycji zamkniętej. Napnij łańcuch pokrętłem, osiągając luz 2–3 mm. Przetestuj otwarcie: brama powinna unieść się równomiernie, bez szarpania. W ciasnych garażach skróć cięgna o 10 cm dla lepszego dopasowania.

Ustaw granice krańcowe pokrętłem na siłowniku: dolna dla zamknięcia, górna dla otwarcia z luzem 50 mm od sufitu. Reguluj siłę ciągu potencjometrem start od minimum, zwiększaj do płynnego ruchu. Przy spadku dachu dostosuj kąt cięgien o 3 stopnie.

Zsynchronizuj obie strony bramy, porównując prędkość różnica max 5%. Ponownie przetestuj 5 cykli pod obciążeniem. To zapewni trwałość napędu na lata.

Montaż fotokomórek do napędu bramy uchylnej

Montaż fotokomórek do napędu bramy uchylnej wymaga umieszczenia nadajnika i odbiornika na wysokości 50 cm po bokach otworu, skierowanych na wprost. Wierć otwory w ścianach, kotwując na kołkach 6 mm. Podłącz kable 4-żyłowe do centrali: sygnał, masa, 12V. W niskich otworach obniż o 10 cm, zachowując linię wzroku.

Wykrywanie przeszkód testuj kładąc karton w świetle brama powinna zatrzymać się natychmiast. Reguluj czułość potencjometrem na 80% dla czułości bez fałszywych alarmów. W garażach z nachyleniem dachu montuj na regulowanych wspornikach.

Zabezpiecz przewody w listwach PCV. Po podłączeniu uruchom auto-test w menu centrali zielona dioda potwierdzi działanie. To kluczowe dla bezpieczeństwa dzieci i aut.

Konfiguracja pilota napędu bramy garażowej uchylnej

Konfiguracja pilota napędu zaczyna się od naciśnięcia przycisku Learn na centrali sterującej bramy uchylnej trzymaj 3 sekundy, aż LED mignie. Przyciśnij przycisk na pilocie potwierdzenie to podwójne błysknięcie. Nadaj dodatkowe piloty w tym samym trybie, max 20 na kanał. Ustaw kod rolling code dla antyhackingu.

Programuj funkcje: pojedyncze otwarcie/zamknięcie lub częściowe uchylenie dla wentylacji. W niskich przestrzeniach przetestuj z progiem zatrzymania na 70% wysokości. Skasuj stare kody przyciskiem Erase, jeśli przejmujesz używaną bramę.

Dodaj piloty uniwersalne, synchronizując z wyjściem 433 MHz. Testuj zasięg do 30 m, wzmacniając antenę jeśli potrzeba. Gotowe napęd bramy garażowej uchylnej działa intuicyjnie codziennie.

Pytania i odpowiedzi

  • Jak wybrać odpowiedni napęd do bramy garażowej uchylnej?

    Do bramy uchylnej polecane są napędy sufitowe z łańcuchem lub paskiem o mocy 500–1200 N, dostosowanej do wagi skrzydła. Sprawdź wymiary bramy, częstotliwość użytkowania oraz odległość do sufitu minimum 30 mm luzu. Kompatybilność z pilotem i fotokomórkami jest kluczowa.

  • Jakie pomiary wykonać przed montażem napędu?

    Zmierz wysokość bramy, odległość od górnej krawędzi do sufitu (min. 30 mm luzu), wagę skrzydła oraz sprawdź stan istniejącego mechanizmu. Te dane zapewnią kompatybilność i unikną problemów przestrzennych, jak niska wysokość otworu.

  • Jak zamontować napęd sufitowy z szyną łańcuchową?

    Rozpocznij od demontażu ręcznego mechanizmu bramy. Przygotuj szynę, kotw ją do sufitu betonowego wiertłem, kołkami rozporowymi i poziomica dla precyzji. Podłącz do zasilania 230 V, zsynchronizuj z bramą cięgnami ramieniowymi, dodaj fotokomórki i przetestuj ruchy.

  • Co zrobić przy niskiej wysokości sufitu lub spadku dachu?

    Użyj napędu z szyną łańcuchową montowaną na istniejącym mocowaniu, co minimalizuje przestrzeń. W przypadku spadku dachu dostosuj szynę lub wybierz model z regulowaną długością zawsze zapewnij min. 30 mm luzu i przetestuj stabilność.
