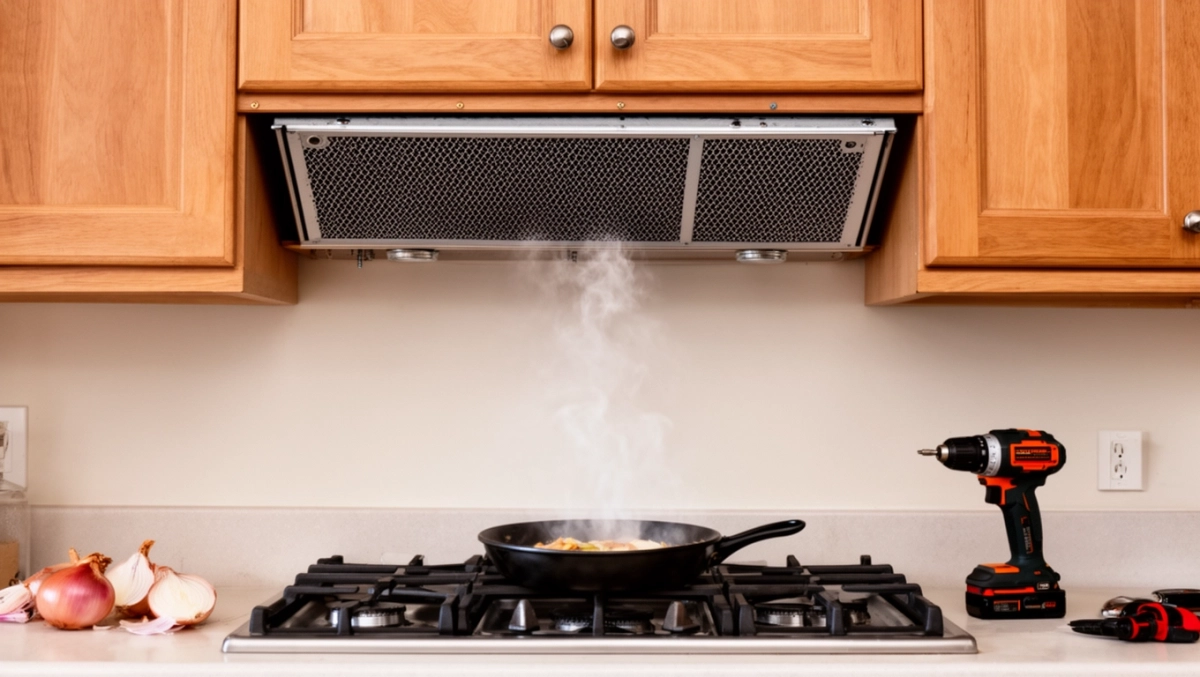

Jak zamontować okap podszafkowy z filtrem węglowym

Jeśli kiedykolwiek stałeś przy kuchence, wdychając opary smażonej cebuli czy parujące przyprawy, wiesz, jak szybko kuchnia traci świeżość. Montaż okapu podszafkowego z filtrem węglowym to prosty sposób na odzyskanie czystego powietrza w trybie recirculacji, bez ingerencji w wentylację. Przejdziemy przez przygotowanie wszystkich elementów, precyzyjny montaż filtrów węglowego i aluminiowego, solidne mocowanie do szafki, bezpieczne podłączenie elektryczne oraz testowanie, by wszystko działało bez zarzutu.

• Przygotowanie do montażu okapu podszafkowego z filtrem węglowym
• Narzędzia potrzebne do montażu okapu z filtrem węglowym
• Montaż filtra węglowego w okapie podszafkowym
• Instalacja filtra aluminiowego w okapie recirculacyjnym
• Mocowanie okapu podszafkowego do szafki
• Podłączenie elektryczne okapu z filtrem węglowym
• Testowanie montażu okapu podszafkowego z filtrem węglowym
• Pytania i odpowiedzi: montaż okapu podszafkowego z filtrem węglowym

Przygotowanie do montażu okapu podszafkowego z filtrem węglowym

Pierwszym krokiem jest dokładne rozpakowanie okapu i sprawdzenie kompletności zestawu. Wyjmij urządzenie z opakowania, upewniając się, że nie uległo uszkodzeniom w transporcie, i połóż wszystkie elementy na stabilnej powierzchni. Sprawdź instrukcję obsługi, która zawiera schematy specyficzne dla twojego modelu, oraz dołączone akcesoria jak śruby, kołki i filtry. Zanotuj wymiary szafki nad kuchenką, by potwierdzić kompatybilność szerokość okapu powinna idealnie wpasować się w przestrzeń. Wyłącz prąd w obwodzie kuchennym, by uniknąć przypadkowych zwarć podczas pracy.

Przygotuj miejsce pracy, odsuwając meble i zabezpieczając blat folią lub starym prześcieradłem przed kurzem i wiórami. Oczyść szafkę nad płytą grzewczą z tłuszczu i pyłu wilgotną szmatką z delikatnym detergentem, a potem dokładnie osusz. Zmierz odległość od górnej krawędzi kuchenki do dna szafki standardowo wynosi 65-75 cm, ale dostosuj do zaleceń producenta. Zaznacz na suficie i ścianach punkty podłączenia wentylacji wewnętrznej oraz przewodu elektrycznego. Ustaw okap na płaskiej powierzchni dolną częścią do góry, by ułatwić dostęp do mocowań.

Sprawdź filtr węglowy i aluminiowy pod kątem daty ważności lub stanu filtry węglowe tracą skuteczność po 6-12 miesiącach intensywnego użytkowania. Jeśli są fabrycznie zapakowane, otwórz je ostrożnie, unikając zgniecenia. Przygotuj kołki rozporowe do drewnianej lub murowanej szafki, dobierając ich rozmiar do grubości ścianki. Zrób listę brakujących elementów i uzupełnij ją przed rozpoczęciem, by nie przerywać pracy. W kuchni zapewnij dobrą wentylację, otwierając okno, bo zapach węgla aktywnego może być intensywny.

Warto przeczytać także o Na jakiej wysokości zamontować okap nad kuchenką gazową

Lista niezbędnych materiałów

• Okap podszafkowy z filtrem węglowym
• Filtr aluminiowy (tłuszczowy)
• Zestaw montażowy: śruby, kołki, podkładki
• Przewód elektryczny z wtyczką lub bez
• Tasiemka izolacyjna i zaciski
• Środek do czyszczenia powierzchni

Zapoznaj się z oznaczeniami na obudowie okapu strzałki wskazują kierunek przepływu powietrza w trybie recirculacyjnym. Ustaw kuchenki na minimalną moc, by przetestować wstępne ustawienie bez włączania okapu. Dokumentuj każdy etap zdjęciami smartfonem, co ułatwi ewentualne konsultacje z serwisem. Pamiętaj o bezpieczeństwie: pracuj w rękawicach antypoślizgowych, by uniknąć skaleczeń ostrymi krawędziami filtrów.

Narzędzia potrzebne do montażu okapu z filtrem węglowym

Do precyzyjnego montażu okapu potrzebujesz podstawowych narzędzi elektrycznych i ręcznych, które zapewnią stabilność i bezpieczeństwo. Kluczowy jest wiertarka udarowa z wiertłami do drewna i betonu, dostosowanymi do materiału szafki. Miarka zwijana o długości co najmniej 5 metrów pozwoli na dokładne pomiary, a poziomica na wyrównanie okapu. Klucze nasadowe lub płaskie w rozmiarach 8-13 mm posłużą do dokręcania śrub. Taśma miernicza i ołówek do zaznaczania otworów to podstawa precyzji.

Nie zapomnij o multimetrze do sprawdzenia napięcia i ciągłości obwodu elektrycznego przed podłączeniem. Śrubokręt płaski i krzyżakowy z magnetyczną końcówką ułatwi obsługę śrub w ciasnych przestrzeniach. Nożyce do kabli lub obcinaczki izolowane zapobiegą uszkodzeniom przewodów. Kątownik stalowy pomoże w prostym cięciu otworów wentylacyjnych, a rękawice ochronne i okulary zabezpieczą przed pyłem. Zestaw tych narzędzi waży zwykle poniżej 5 kg, co czyni je mobilnymi.

Warto przeczytać także o Jak zamontować syfon do niskiego brodzika

Warsztat domowy zazwyczaj zawiera większość z tych pozycji, ale wynajmij wiertarkę, jeśli nie posiadasz. Narzędzia akumulatorowe przyspieszają pracę o 30-40%, redukując zmęczenie. Przechowuj je w jednej skrzynce, by uniknąć zgubienia drobiazgów. Czystość narzędzi przed użyciem zapobiega zabrudzeniu filtra węglowego.

Dla zaawansowanych użytkowników tester napięcia bezdotykowy szybko weryfikuje obecność prądu. Szablon z kartonu do otworów montażowych oszczędza czas na wielokrotne mierzenie. Zawsze testuj narzędzia na próbce materiału, by uniknąć pęknięć szafki.

Montaż filtra węglowego w okapie podszafkowym

Montaż filtra węglowego to klucz do efektywnej recirculacji, pochłaniającej zapachy i zanieczyszczenia. Wyjmij filtr z opakowania i sprawdź jego kształt zwykle cylindryczny lub płaski panel z uchwytami. Otwórz obudowę okapu, odkręcając śruby boczne lub zdejmując pokrywę dolną według instrukcji. Włóż filtr w wyznaczone gniazdo, dopasowując strzałki kierunku przepływu powietrza do oznaczeń na okapie. Delikatnie dociśnij, aż zatrzaski klikną, unikając nadmiernej siły, by nie uszkodzić węgla aktywnego.

Dowiedz się więcej o Jak Zamontować Garaż Blaszany

Filtr węglowy wychwytuje lotne związki organiczne, neutralizując je w 80-90% w ciągu minuty pracy okapu. Po włożeniu zamknij obudowę i sprawdź szczelność przez delikatne potrząsanie nie powinien się ruszać. W trybie pochłaniacza filtr umieszcza się za filtrem aluminiowym, tworząc tandem oczyszczania. Czas montażu to zwykle 5-10 minut, zależnie od modelu. Użyj rękawic, bo węgiel brudzi ręce na czarno.

Kroki montażu filtra węglowego

• Otwórz komorę filtrów w okapie
• Dopasuj filtr do gniazda (strzałki na zewnątrz)
• Zatrzaśnij i przetestuj stabilność
• Sprawdź kierunek ssania powietrza

Wymiana filtra co pół roku przedłuża żywotność wentylatora. Jeśli okap ma wskaźnik nasycenia, zresetuj go po instalacji. Unikaj dotykania warstwy węglowej palcami, by nie zatykać porów. Po montażu włącz okap na niskich obrotach bez gotowania, by sprawdzić hałas i wibracje.

Niektóre modele mają filtry modułowe kliknij je w szynę magnetyczną dla łatwego demontażu. Dokumentacja podaje pojemność adsorpcyjną w gramach węgla, co pozwala oszacować trwałość. Montaż na sucho bez kleju zapewnia higienę wymiany.

Instalacja filtra aluminiowego w okapie recirculacyjnym

Filtr aluminiowy, zwany tłuszczowym, chroni mechanizmy wewnętrzne przed osadem, przedłużając żywotność okapu. Wyjmij go z foliowego opakowania i rozłóż na płaskiej powierzchni składa się z wielowarstwowej siatki z anodowanego aluminium. Otwórz dolną klapę okapu, wsuwając filtr w prowadnice po obu stronach komory ssącej. Dopasuj krawędzie do rowków, aż rama zatrzaśnie się automatycznie. Zamknij pokrywę i delikatnie pociągnij za uchwyt, by potwierdzić mocowanie.

Struktura filtra wychwytuje do 95% cząstek tłuszczu, zapobiegając korozji wentylatora. Mycie w zmywarce co 2-4 tygodnie to standardowa konserwacja, ale przed montażem upewnij się, że jest suchy. W trybie recirculacji filtr aluminiowy stoi jako pierwszy, blokując tłuszcze przed węglem. Montaż trwa 3-5 minut i nie wymaga narzędzi. Sprawdź wizualnie, czy siatka jest równomiernie napięta bez zagięć.

• Rozłóż filtr i sprawdź integralność siatki
• Wsuwaj w prowadnice od frontu
• Zatrzaśnij rama i przetestuj wyciągnięcie
• Oczyść ramę z ewentualnego kurzu

Filtry wielorazowe aluminiowe są tańsze długoterminowo niż jednorazowe. Po instalacji włącz ssanie na maksimum, obserwując, czy powietrze płynie gładko bez oporu. Unikaj mycia chemikaliami, które niszczą anodę. Dobry filtr redukuje hałas o 2-3 dB dzięki mniejszemu obciążeniu silnika.

W modelach slim filtr jest mniejszy, ale zasada ta sama zawsze kieruj stroną ssącą ku kuchence. Zapamiętaj sekwencję: aluminiowy przed węglowym dla optymalnego przepływu.

Mocowanie okapu podszafkowego do szafki

Mocowanie okapu do szafki zaczyna się od zaznaczenia otworów montażowych. Przyklej szablon z instrukcji do dna szafki taśmą, wyrównując centralnie nad płytą. Wierć otwory wiertarką na głębokość kołków, usuwając wióry odkurzaczem. Wbij kołki rozporowe młotkiem, a potem wkręć śruby kotwiące z podkładkami. Podnieś okap, zaczepiając go na śruby, i dociągnij nakrętkami dla stabilności.

Odległość od kuchenki to 70 cm średnio, co zapewnia bezpieczeństwo i efektywność ssania. Użyj poziomicy na górnej krawędzi okapu, korygując pozycję klinami drewnianymi jeśli szafka jest krzywa. Dokręć wszystkie punkty równomiernie, unikając przekręcenia, co mogłoby pęknąć obudowę. Cały proces zajmuje 20-30 minut dla wprawnej osoby. Sprawdź wibracje po wstępnym włączeniu.

Etapy wiercenia i mocowania

• Zaznacz punkty szablonem
• Wiertuj i wbij kołki
• Zaczep okap i dokręć
• Sprawdź poziom i stabilność

Szafki z płyty wiórowej wymagają dłuższych kołków dla lepszej przyczepności. Po mocowaniu uszczelnij styki silikonem neutralnym, odpornym na tłuszcz. Okap o wadze 8-12 kg potrzebuje co najmniej 4 punktów kotwienia. Testuj podnosząc delikatnie nie powinien się chwiać.

W kuchniach z wyspą dostosuj mocowanie do sufitu, ale tu skupiamy się na podszafkowym. Precyzja na tym etapie zapobiega hałasowi podczas pracy.

Dla szafek murowanych użyj kołków chemicznych dla ekstremalnej trwałości.

Podłączenie elektryczne okapu z filtrem węglowym

Podłączenie elektryczne wymaga ostrożności zacznij od wyłączenia głównego bezpiecznika. Poprowadź przewód od gniazdka do otworu w szafce, unikając ostrych krawędzi. Odsłoń końce kabla nożycami izolowanymi na 1 cm, łącząc fazę (brązowy) z L, neutralny (niebieski) z N, a ziemię (żółto-zielony) z symbolem PE. Użyj kostki zaciskowej lub złączek Wago dla pewnego kontaktu.

Okap recirculacyjny pobiera 100-200 W, więc gniazdko 16A wystarczy. Zamontuj wyłącznik różnicowoprądowy, jeśli obwód jest wspólny z innymi urządzeniami. Owiń połączenia taśmą izolacyjną dwukrotnie dla wilgoci. Wsuń przewód do obudowy okapu przez gumową przelotkę, mocując zaciskami. Czas podłączenia to 10-15 minut.

• Wyłącz prąd i sprawdź multimetrem
• Odsłoń przewody i połącz kolorystycznie
• Izoluj i zamocuj w obudowie
• Podłącz do gniazdka

W modelach z wtyczką po prostu włóż do gniazdka za szafką. Dla stałego montażu użyj puszki instalacyjnej. Sprawdź polaryzację, by uniknąć iskrzenia. Po podłączeniu włącz prąd i przetestuj bez filtrów.

Przewód o przekroju 1,5 mm² jest standardem dla okapów domowych. Unikaj przedłużaczy ze względu na spadek napięcia.

Testowanie montażu okapu podszafkowego z filtrem węglowym

Testowanie zaczyna się od włączenia okapu na najniższych obrotach posłuchaj, czy silnik pracuje równo bez stuków. Zapal świeczkę pod okapem i sprawdź, czy płomień wygina się ku ssaniu, potwierdzając ciąg powietrza. Włącz kuchenkę na 5 minut, obserwując wychwytywanie oparów filtry nie powinny szybko brudzić się widocznie. Zmierz hałas de belmetrem lub aplikacją poniżej 60 dB to optimum.

Przełącz na wyższe biegi, notując wzrost mocy ssania. Sprawdź oświetlenie LED powinno być jasne i równomierne. Wyłącz i uruchom ponownie po 10 minutach, weryfikując termikę. Cały test trwa 20 minut i ujawnia usterki montażowe. Jeśli wibruje, dokręć mocowania.

Parametry do sprawdzenia

• Ciąg powietrza (papierkiem lub dymem)
• Hałas na każdym biegu
• Oświetlenie i panele sterowania
• Brak zapachów po teście gotowania

Po teście oczyść wnętrze wilgotną szmatką. Monitoruj temperaturę obudowy nie powinna przekraczać 50°C. Jeśli filtry saturują szybko, sprawdź szczelność. Pełna efektywność osiągana jest po 2-3 godzinach pracy.

Ustaw timer na wymianę filtrów w kalendarzu. Testuj co miesiąc przez gotowanie ryby dla weryfikacji węgla. Stabilny montaż gwarantuje lata bezawaryjnej służby.

Pytania i odpowiedzi: montaż okapu podszafkowego z filtrem węglowym

• Jak zamontować filtr węglowy w okapie podszafkowym?

  Wyłącz okap od prądu. Zdejmij filtr aluminiowy, wsuwając uchwyty. Włóż filtr węglowy w wyznaczone miejsce, dopasowując kształt i zatrzaski. Zamontuj z powrotem filtr aluminiowy. W trybie recirculacji filtr węglowy pochłania zapachy.

• Jakie narzędzia są potrzebne do montażu okapu?

  Potrzebujesz wkrętarki, poziomicy, ołówka, taśmy mierniczej, wiertarki z wiertłami do drewna i betonu, śrub i kołków montażowych. Do podłączenia elektrycznego multimetr i zaciskarki.

• Jak podłączyć okap podszafkowy do instalacji elektrycznej?

  Odłącz zasilanie. Podłącz przewody: brązowy do fazy (L), niebieski do neutralnego (N), żółto-zielony do uziemienia (PE). Użyj puszki połączeniowej. Sprawdź połączenia multimetrem przed włączeniem.

• Czy okap z filtrem węglowym wymaga komina wentylacyjnego?

  Nie, w trybie recirculacji powietrze jest oczyszczane przez filtry i zwracane do kuchni. Filtr węglowy usuwa zapachy, aluminiowy tłuszcz. Wymieniaj filtr węglowy co 3-6 miesięcy.
